液体用ろ布 FILTER CLOTH
およそ200年にわたって
常にろ過布の開発を
リードしてきました
1808年、世界の織物生産の中心地であったマンチェスターの郊外で、ポリッツとスペンサーの2人の青年がビート糖製造工程用のろ布の製造を始めて以来、およそ200年にわたって常にろ過布の開発をリードしてきた弊社の特徴あるろ布をお届けします。

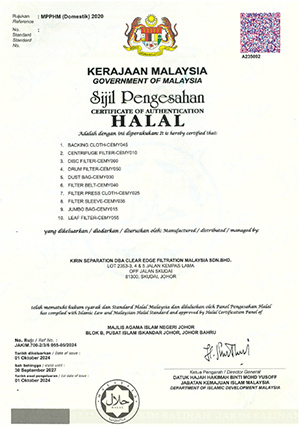

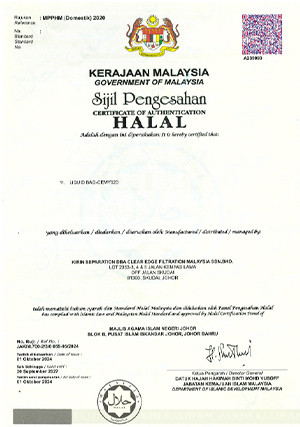

ハラール認証
ムスリムの方へむけた製品開発にも対応できるよう、一部の工場ではハラール認証を取得しております。
多様化する世界のニーズに対応することが可能です。
USAGE適用機と用途
適用ろ過機
フィルタープレス
ろ布走行式縦型
フィルタープレス
(Larox、ウクライナ)
真空水平
ベルトフィルター

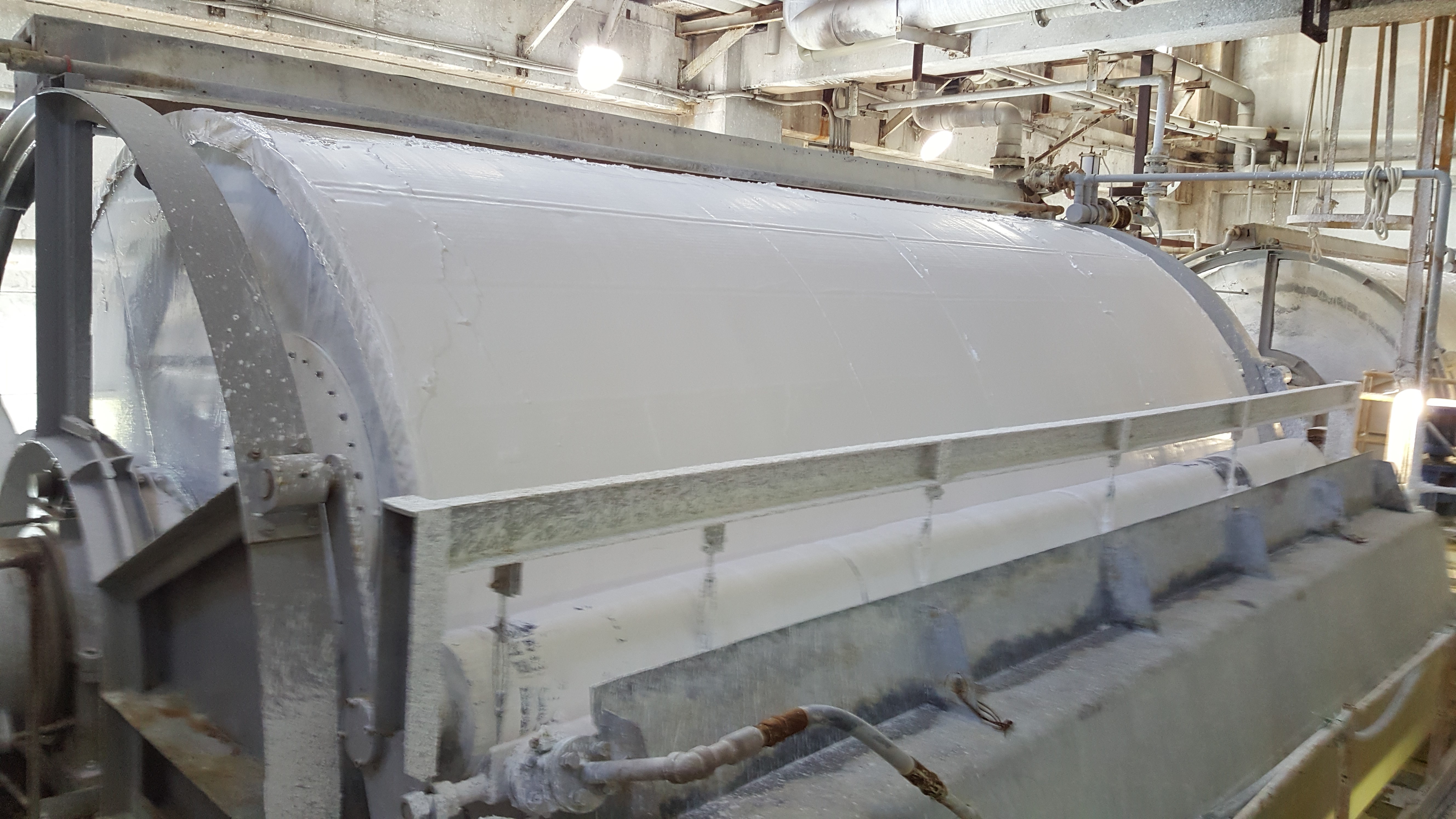

真空ロータリー
ドラムフィルター
(オリバー)
各種リーフ
フィルター
(バレンフィルター)
キャンドル
フィルター
その他
用途
染料・顔料等
化学品製造工程
磁性酸化鉄、
酸化チタン製造工程
鉱山選鉱工程
食品製造工程
製糖、精製糖工程
チャイナクレー、
カオリン、活性白土
製造工程
工場廃液、
鍍金廃液処理
湿式スクラバー
スラッジ処理
湿式スクラバー
スラッジ処理
湿式スクラバー
スラッジ処理
生コン残コン処理
その他
AZURTEX微粒子捕集用ろ布
適用ろ過機

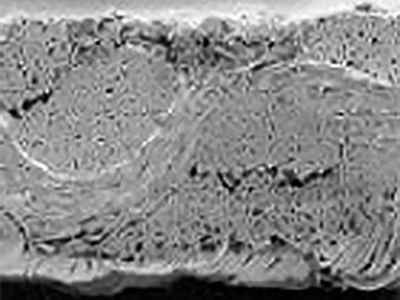

AZURTEX PP 顕微鏡写真

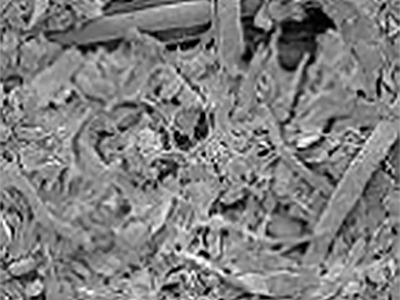

AZURTEX PET 顕微鏡写真
AZURTEX 推奨用途
分散性の高い
微粒子の捕捉
酸化チタン
染料、顔料
チャイナクレー
その他粒子径の
細かい化成品
AZURTEX 7つの特徴
ろ過面に一定したサイズの
微細孔を有する
寸法安定性に優れている
捕集効率が極めて高い
ケーキ剥離性に優れている
通液性が高い
詰まりが少ない
固液分離に理想的

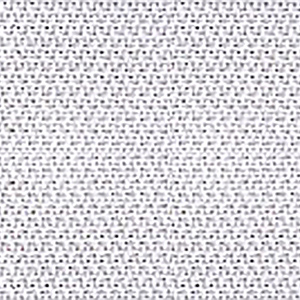

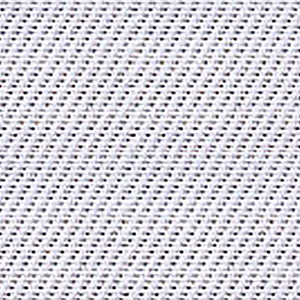

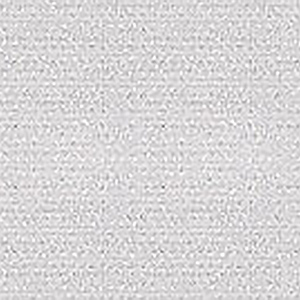

CLEAR EDGE湿式ろ布物性表
CLEAR EDGE 液体ろ過機用ろ布の代表的なろ布物性表
| 品名 | 材質 | 織り糸 縦 | 織り糸 横 | 目付 g/m2 |
織りパターン | 通気度 L/dim2/min@200Pa |
スレッド 縦 本/cm |
スレッド 横 本/cm |
厚み μ |
引張強度 縦 N/cm |
引張強度 横 N/cm |
用途 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 97350K | ポリプロピレン | マルチ | マルチ | 570 | 4/4 綾織 | 1 | 60 | 14 | 750 | 1100 | 1100 | 染料/顔料・ケミカル |
| 28730F | ポリプロピレン | マルチ | ステープル | 590 | 綾織 | 8 | 31 | 14 | 1000 | 1500 | 700 | ｲｰｽﾄ･ｾﾗﾐｯｸ･顔料/染料鉱業・金属精錬 工業排水･排水処理 |
| 26270F | ポリプロピレン | モノ | モノ | 370 | 朱子織 | 25 | 116 | 42 | 600 | 900 | 400 | 脱水・ケミカル顔料/染料 甜菜糖・医薬品 |
| 25850F | ポリプロピレン | モノ | モノ | 280 | 綾織 | 1350 | 27 | 11 | 650 | 730 | 360 | ケミカル（排水） パルプ/製紙 |
| 28110F | ポリプロピレン | モノ | モノ | 320 | 朱子織 | 1100 | 37 | 15 | 650 | 735 | 500 | 醸造（マッシュ）リン酸 アルミナ |
| 29660F | ポリプロピレン | モノ | モノ | 280 | 朱子織 | 500 | 40 | 37 | 550 | 750 | 400 | 鉱業・金属精錬 ケミカル |
| 98310K | ポリプロピレン | モノ | モノ | 520 | 朱子織 | 100 | 84 | 21 | 950 | 950 | 750 | 鉱業・金属精錬 |
| 98470K | ポリプロピレン | モノ | モノ | 500 | 7/1 朱子織 | 20 | 92 | 26 | 740 | 1200 | 700 | 鉱業・金属精錬 |
| 28160F | ポリプロピレン | モノ | モノ | 330 | 朱子織 | 15 | 41 | 14 | 500 | 800 | 400 | 工業排水・甜菜糖 排水処理・ケミカル |
| 96430F | ポリプロピレン | モノ | モノ | 420 | 綾織 | 900 | 19 | 14 | 900 | 900 | 700 | 鉱業・金属精錬 |
| 25130F | ポリプロピレン | マルチ | マルチ | 330 | 平織 | 4 | 16 | 10.5 | 700 | 1000 | 650 | セラミック染料/顔料 工業排水 |
| 97712F | ポリプロピレン | ステープルファイバー | ステープルファイバー | 420 | 綾織 | 70 | 18 | 11.5 | 1000 | 800 | 500 | 甜菜糖/ケミカル |
| 13060F | ナイロン | モノ | モノ | 380 | 綾織 | 250 | 112 | 31 | 650 | 1200 | 400 | アルミナ・セメント 石炭・油脂 |
| 16860F | ナイロン | モノ | モノ | 370 | 朱子織 | 400 | 46 | 20 | 540 | 580 | 600 | アルミナ・セメント採石・甜菜糖 下水・排水処理 |
| 13630F | ナイロン | マルチ | マルチ | 400 | 平織 | 15 | 24 | 13 | 630 | 1450 | 950 | 醸造（ｲｰｽﾄ） セラミック |
| 97381F | ポリアミド | ステープルファイバー ＋マルチ |
ステープル＋マルチ | 550 | 綾織 | 100 | 15 | 11 | 1100 | 750 | 500 | 砂糖/甜菜糖 |
| 22160F | ポリエステル | モノ | モノ | 405 | 朱子織 | 400 | 54 | 22 | 490 | 700 | 400 | セメント/石炭 排煙脱硫 |
| 19332F | ポリエステル | マルチ | モノ | 1100 | 綾織 | 50 | 28 | 17 | 1100 | 3300 | 1500 | 鉱業・金属精錬 |
| 28730A | ポリマーコーティング ＋ポリプロピレン |
マルチ | ステープルファイバー | 620 | 綾織 | 110 | 31 | 14 | 950 | 1300 | 700 | 顔料/染料・カオリン ファインケミカル |
| 97400T | ポリエステル | ステープルファイバー | ステープルファイバー | 620 | 綾織 | 80 | 24 | 9.5 | 850 | 1300 | 550 | 二酸化チタン染料/顔料 ファインケミカル |
| 2790K | ポリプロピレン | マルチ (Filbillated Tape) |
マルチ (fibrillated tepe) |
515 | 平織 | 900 | 4.5 | 4.5 | 1500 | 1200 | 1200 | 一般産業用 |
| 27350F | ポリプロピレン | モノ | モノ | 270 | 平織 | ー | 8 | 6 | 1000 | 480 | 380 | サポート･バッククロス |
| 25321F | ポリプロピレン | マルチ | マルチ (fibrillated tepe) |
1060 | 3/3 綾 | 30 | 27 | 8 | 1850 | 4000 | - | 鉱業・金属精錬 |
M2,M4 SERIES 石炭火力発電所脱硫装置、排脱石膏脱水用ろ布

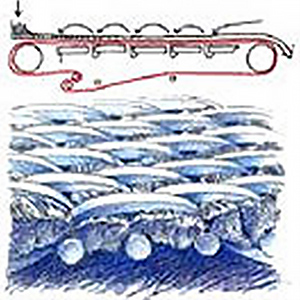

140年に及ぶ製紙用キャンバス製造技術を基に、長年にわたってヘヴィーデューティーなベルトプレス用ろ布の開発をリードしてきたCLEAR EDGE Sweden(旧Scandiafelt社)は、火力発電所の脱硫装置の副産物である排脱石膏の脱水設備に使用される真空水平ベルト用のろ布の分野でもヨーロッパでNo.1のシェアを誇っています。
縦糸に四角い断面を持つポリエステルのモノフィラメントを使用した2種類の排脱石膏用ろ布は、何よりも目詰まりの少ないことに加え、捕集効率の高さ、ケーキ剥離の良さ、走行安定性で高い評価を得て、 Delkor、Krupp、Eimco、BHS、Dorr-Oliver等の真空水平ベルトフィルターメーカーの、排脱石膏用の標準ろ布として利用されています。
CLEAR EDGE Sweden（旧Scandiafelt社） M2、M4シリーズろ布物性表
（石炭火力発電所脱硫装置、排脱石灰脱水用）
| 品番 (旧品番) |
材質 | 組織 | 目付 g/m2 |
密度 (本/インチ) |
線径 (φmm) |
通気度 (cc/cm2/min) |
通水度 (mm3/mm2/sec) |
引張強度 kg/5cm |
伸度 % |
厚さ mm |
ジョイント法 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 縦 | 横 | 縦 | 横 | ||||||||||
| M2-00700 (HE2765) |
ポリエステル 100% |
平織り | 920 | 34.5 | 30 | マルチ フィラメント |
0.5 | 18.5 | - | 145 | 38 | 1.2 | CS |
| M2-0140 (HE2760) |
ポリエステル 100% |
平織り | 900 | 35.5 | 26.3 | マルチ フィラメント |
0.5 | 28.6 | - | 173 | 20 | 1.2 | CS |
| M4-0020 (HE4570) |
ポリエステル 100% |
平織り | 1100 | 56.3 | 16x0.75 | 0.28x0.56 | 0.5+ ステープル |
7.4 | 24 | 148 | 38 | 1.4 | CS |
| M4-0040 (HE4575) |
ポリプロピレン 100% |
平織り | 1195 | 55 | 17x0.75 | 0.28x0.56 | 0.5+ マルチ フィラメント |
14.2 | 41 | 144 | 41 | 1.4 | CS |
